图-原始平面尺寸图
施工图绘制要求：
一、图纸包括
原始平面图、原始平面墙体定位图、拆改墙体尺寸图、砌筑墙体尺寸图、平面布置图、天花布置图、天花造型灯位尺寸图、灯具连线图、地面材质铺装图、主材用量指引图、给排水点位图、强弱电点位图、立面索引图、立面图（一）、立面图（二）共15张图。
二、时间要求
整套施工图须在三个小时之内按照要求准确的绘制完成。
三、绘制要求
1. 原始平面图：依照学习的绘制要求绘制平面图，并返尺成为CAD电子版图纸。要求墙体、梁、门窗、水管、烟道等建筑物体需以日常规定颜色进行区分，标注样式美观、清晰，数据准确、合理。
图-原始平面图

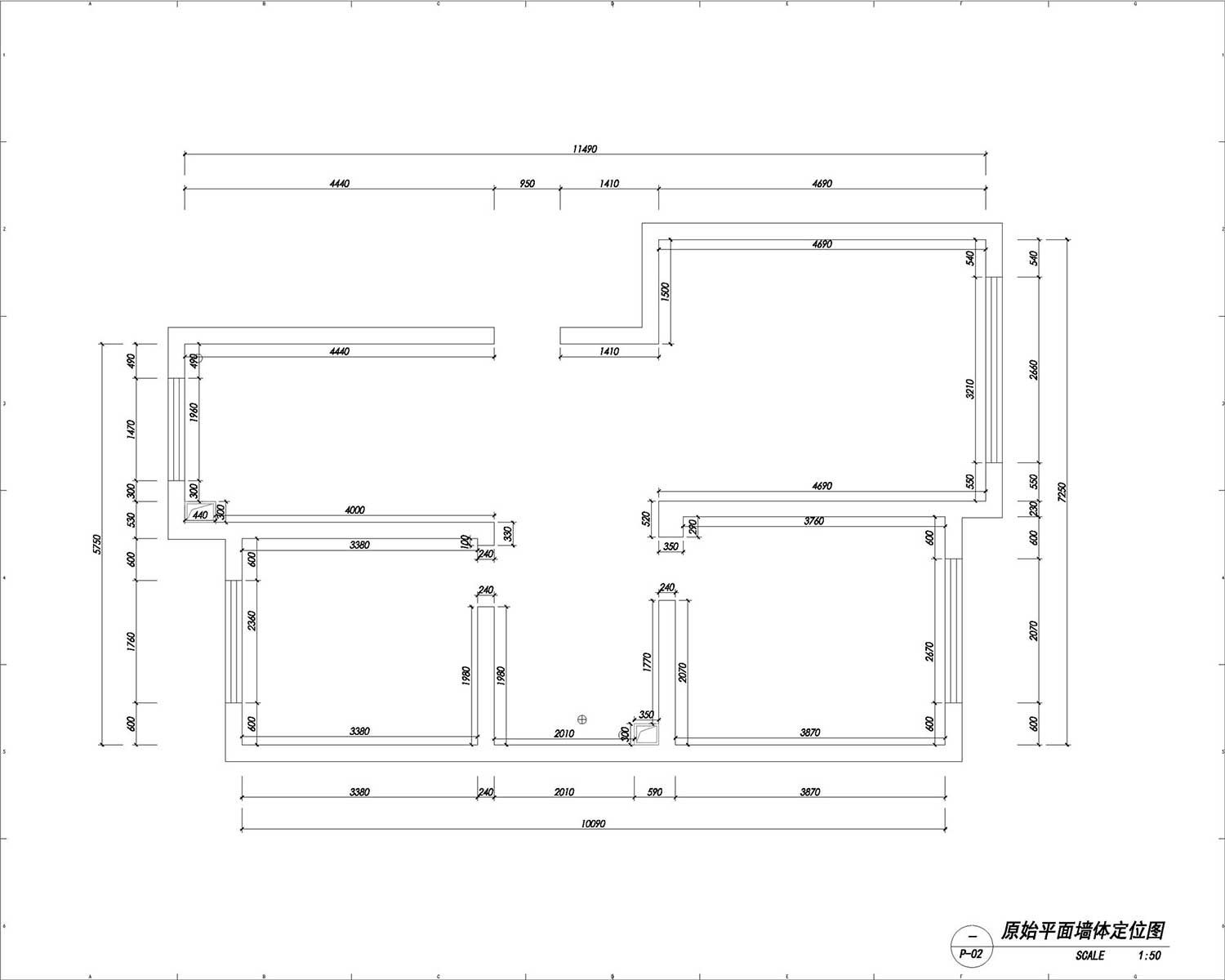

2. 原始平面墙体定位图：在原始平面图基础上添加所有墙体的尺寸标注。（注：尺寸数据合理摆放，清晰、易懂、不重叠）
图-原始平面墙体定位图

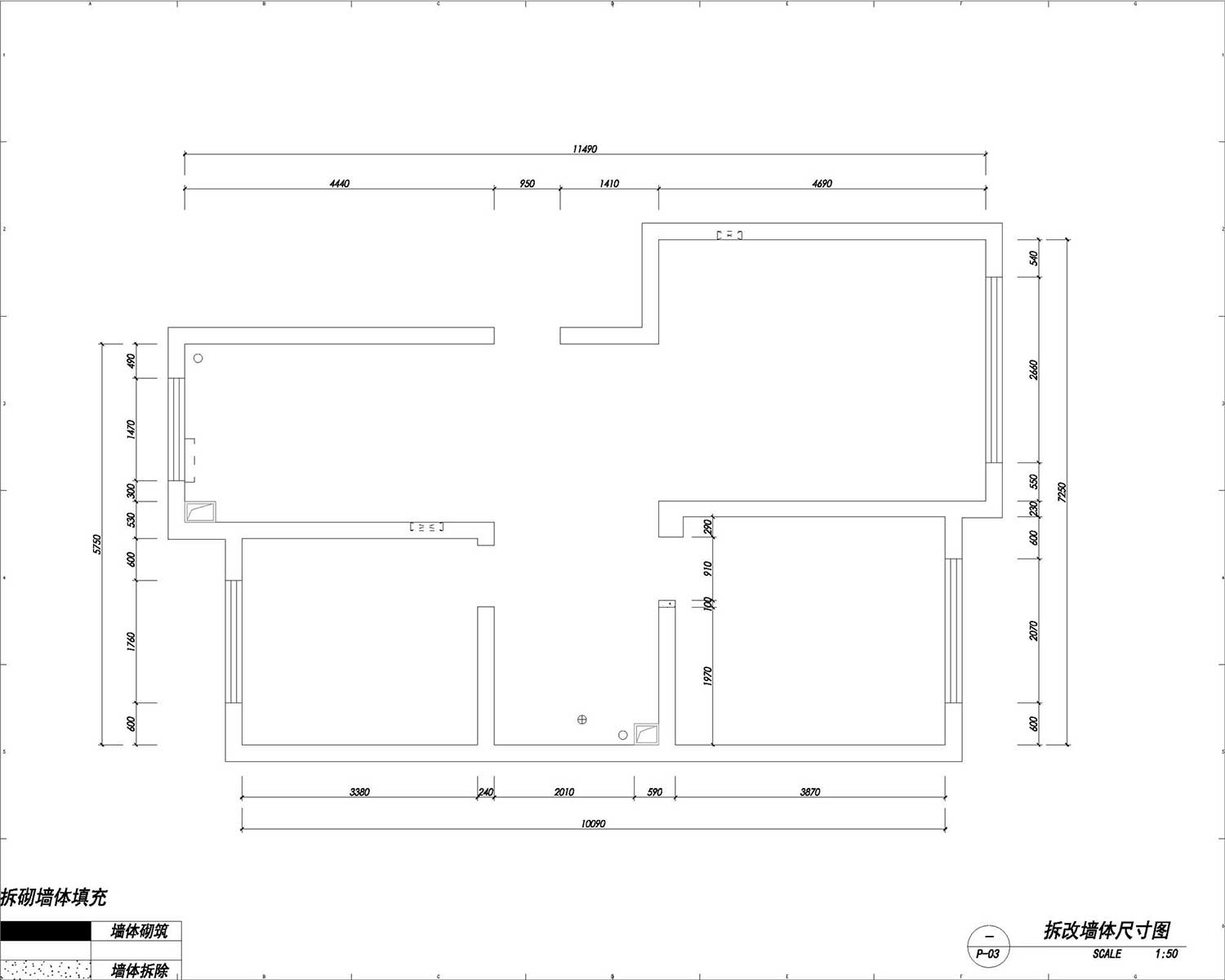

3. 拆改墙体尺寸图：将拆除部分墙体按照图例样式、比例填充，并标注拆除尺寸。
图-拆改墙体尺寸图
4. 砌筑墙体尺寸图：将砌筑部分墙体按照图例样式、比例填充，并标注砌筑尺寸。
图-砌筑墙体尺寸图

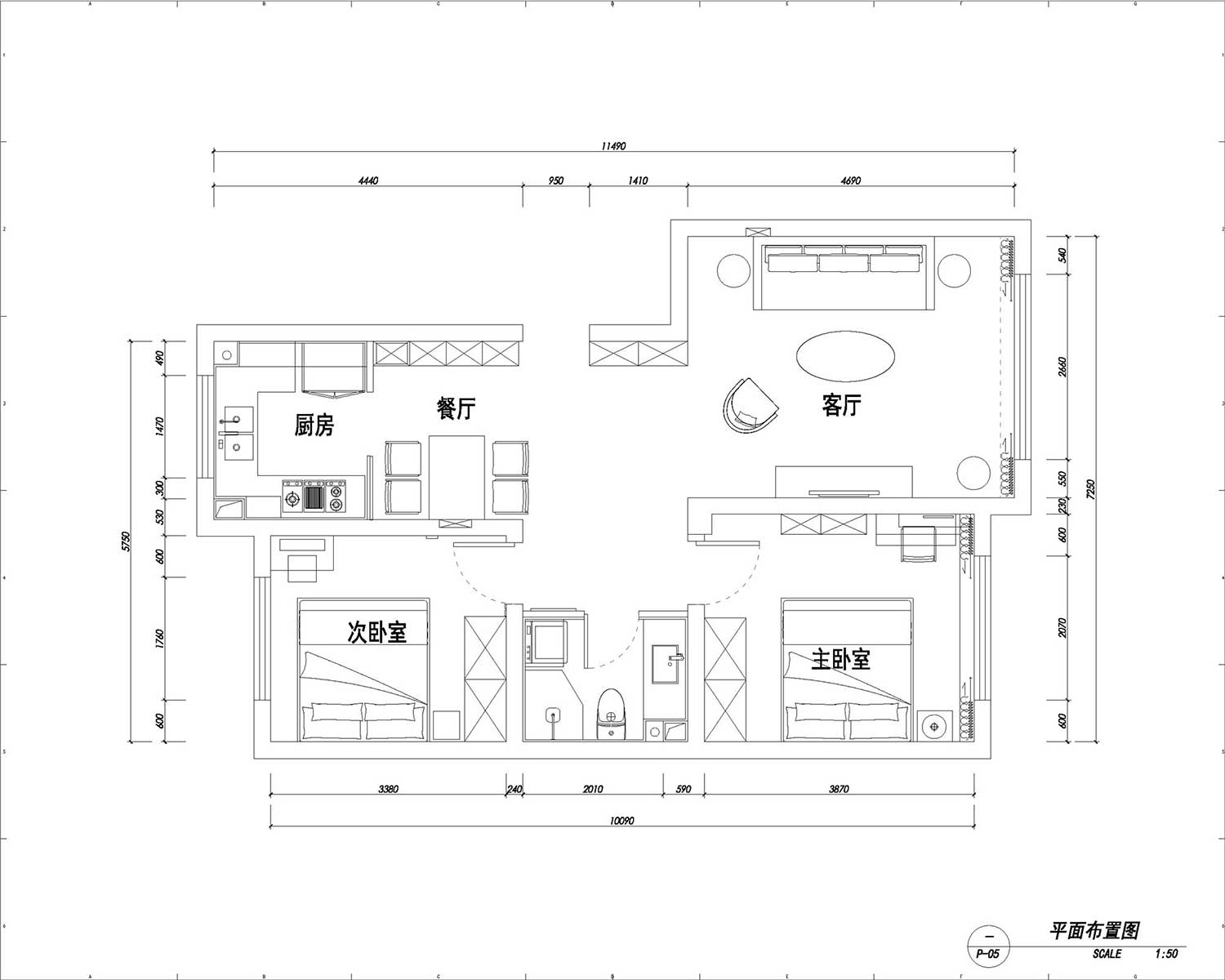

5. 平面布置图：区分空间区域进行家具、家电填充。注意尺寸及布局合理性。家具颜色要与墙体颜色进行区分。必要时，需要对家具进行尺寸标注。
图-平面布置图

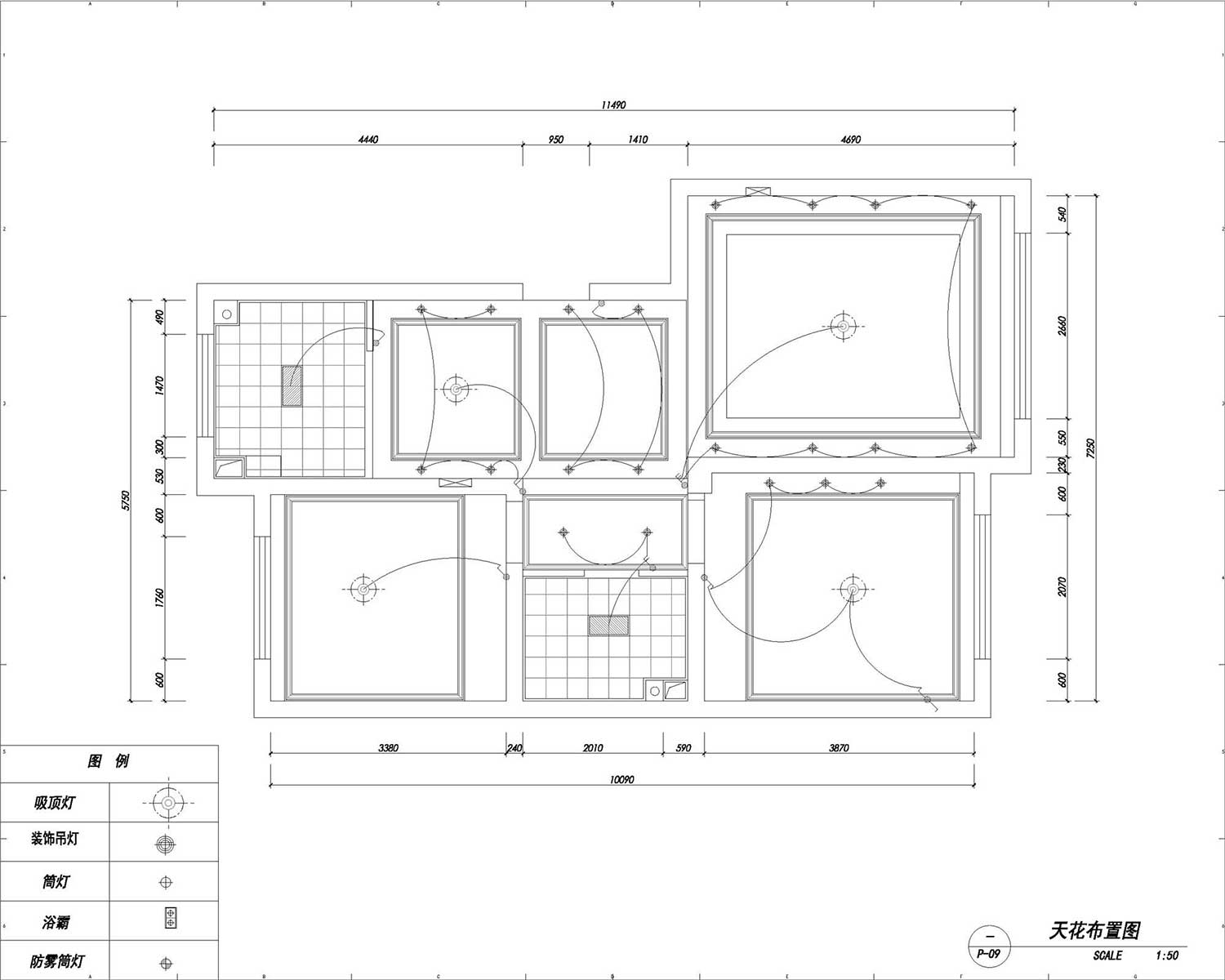

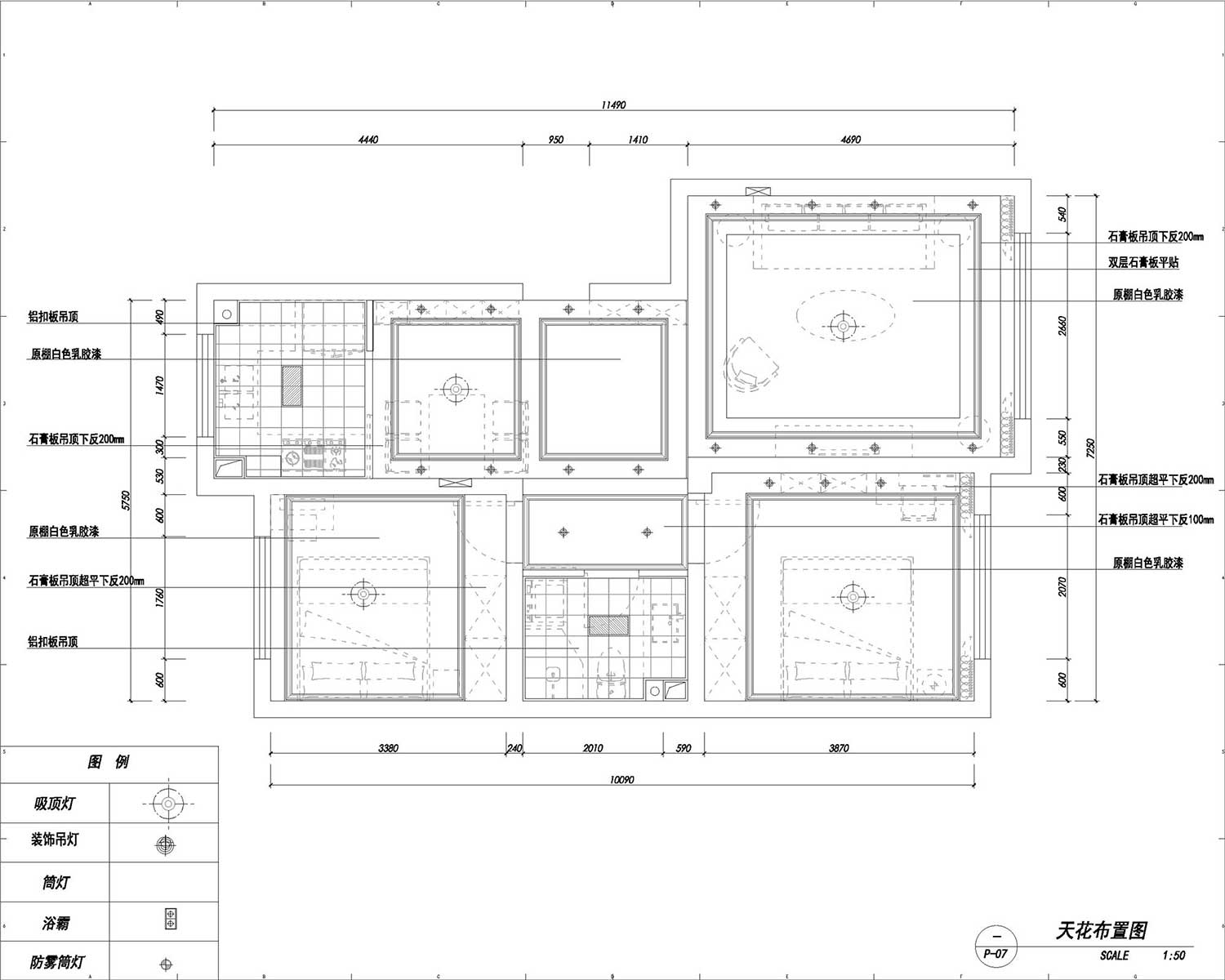

6. 天花布置图：区分空间区域进行吊顶、造型和灯具填充。天花造型颜色需要与墙体颜色进行区分，LED灯带需要用线型、颜色单独表示，需用引线表示天花的材质及尺寸，且引线末端对齐。
图-天花布置图

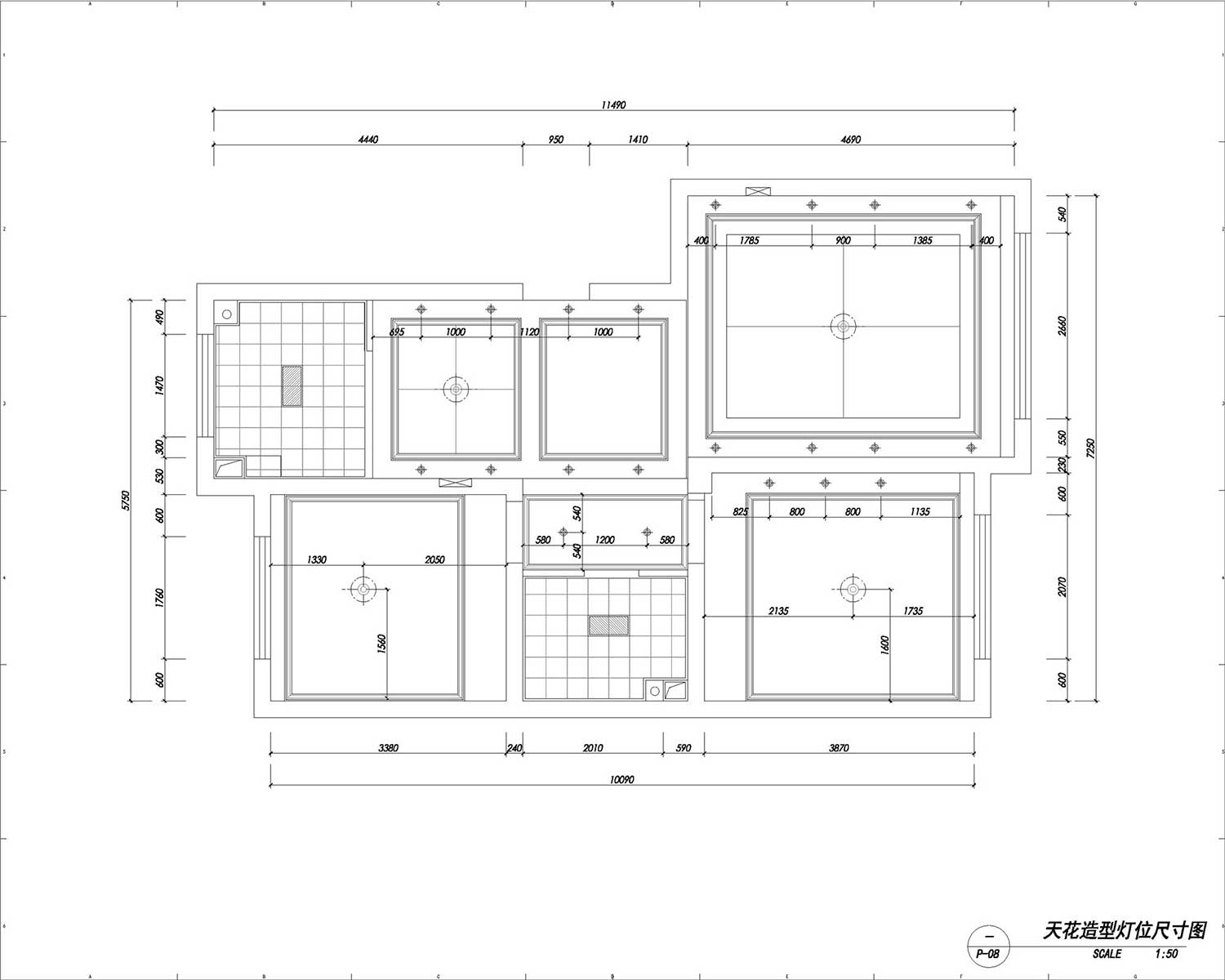

7. 天花造型灯位尺寸图：将天花所有造型和灯具进行尺寸标注并表明筒灯的间距及主灯的大小。
图-天花造型灯位尺寸图
8. 灯具连线图：熟练掌握并灵活运用各类开关面板的图例及使用方法。要求摆放合理，并通过样条曲线将开关与所控制灯具进行连接。
图-灯具连线图

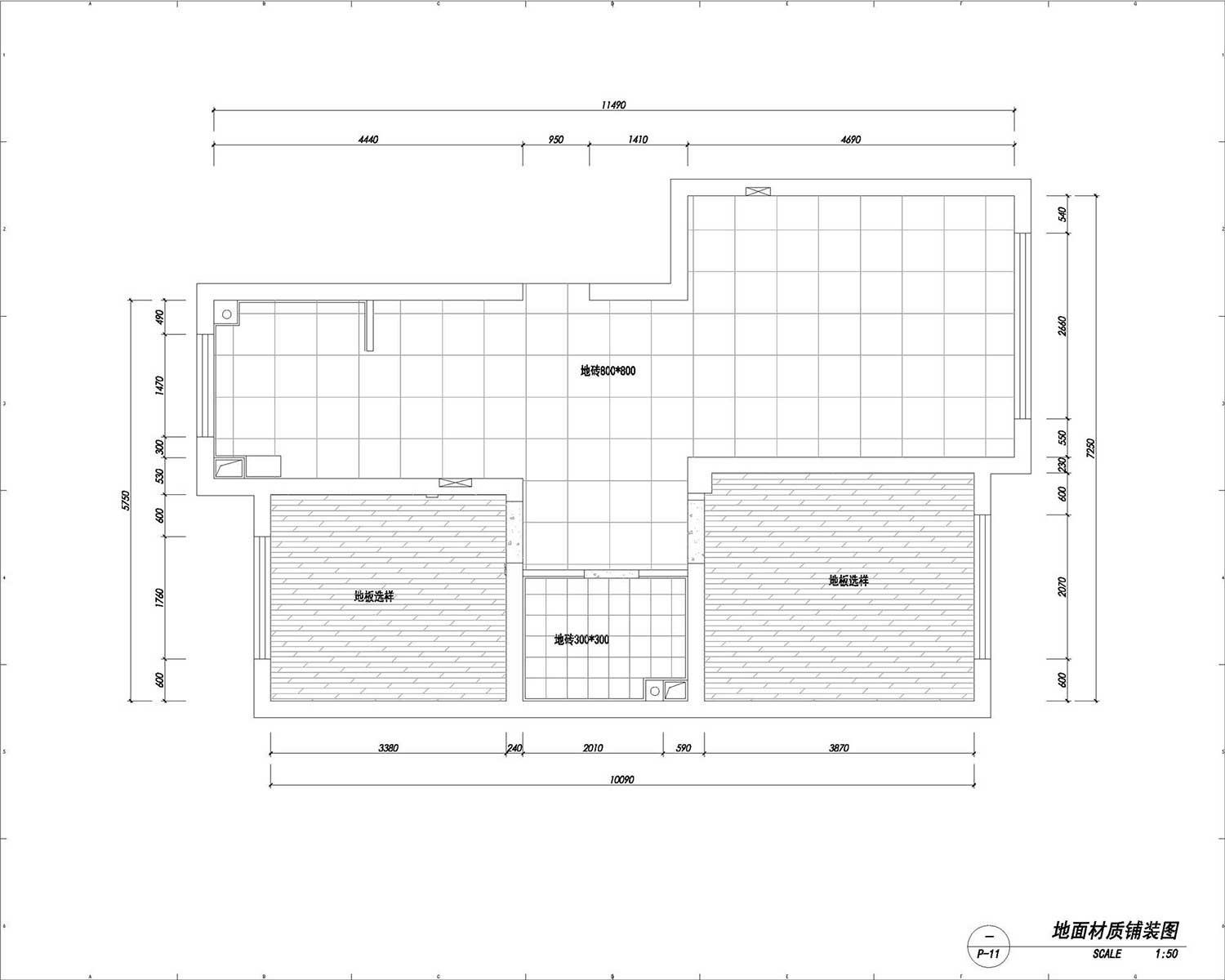

9. 地面材质铺装图：区分空间区域进行地面材质填充。要求地面材质颜色需要与墙体颜色进行区分，需引线标注表示材质和尺寸，引线末端需对齐。
图-地面材质铺装图

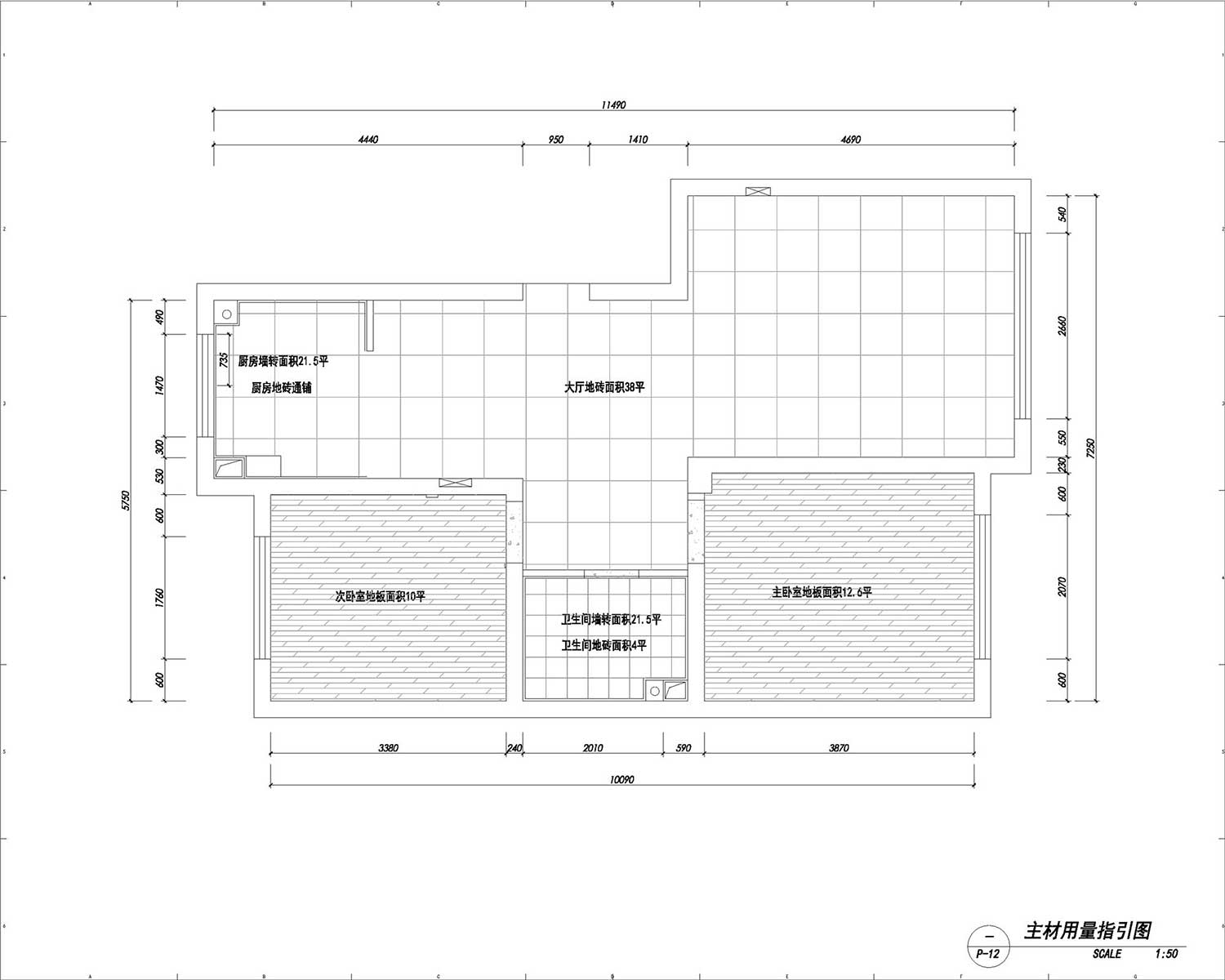

10. 主材用量指引图：对各个单独空间求取墙、地砖面积，并使用文字注释在图纸空间内部。要求尺寸准确，文字大小适合。
图-主材用量指引图

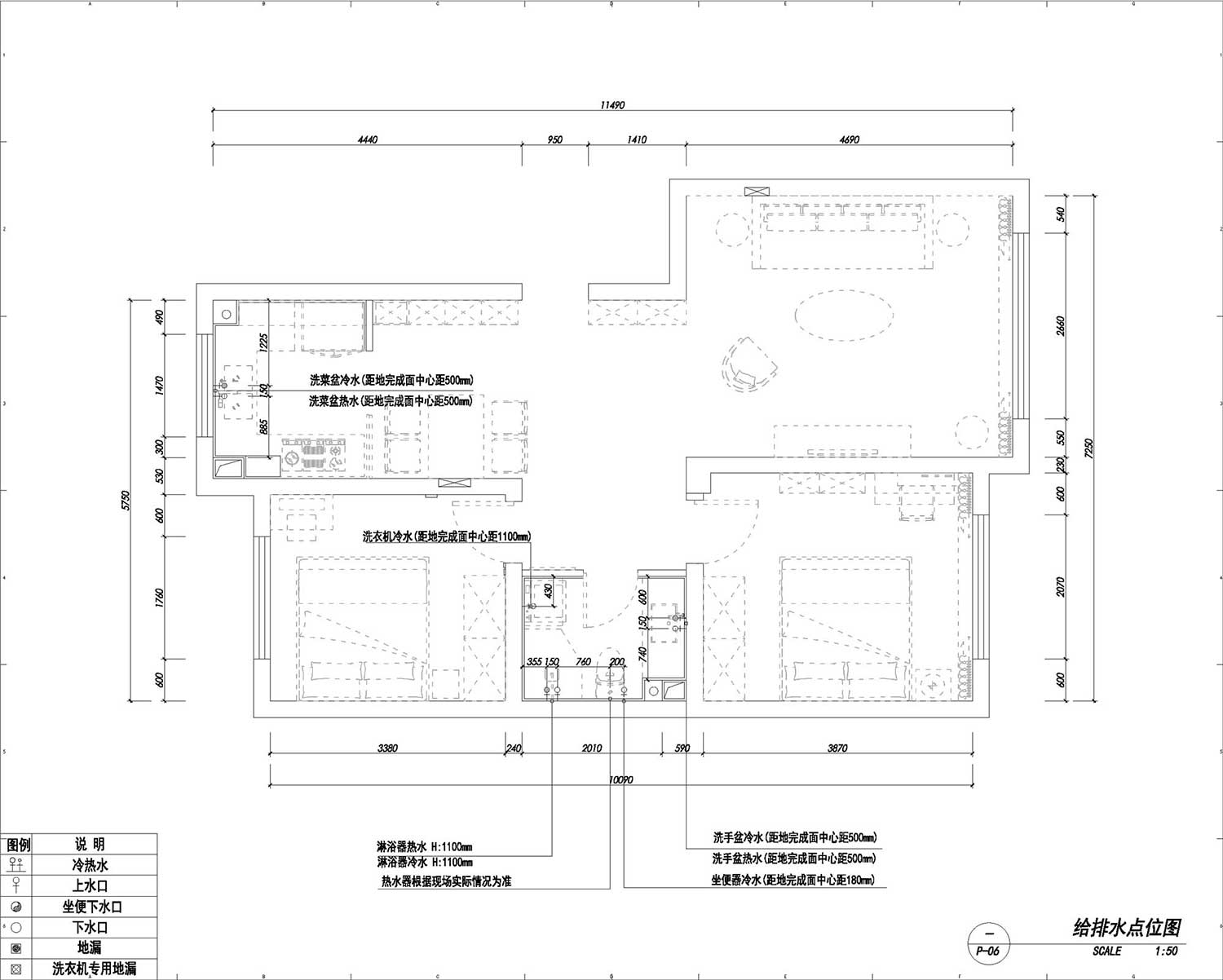

11. 给排水点位图：将水管出口区分冷、热水并使用相对应的标志标记在出水口，并标注水管间距，水平位置及高度。
图-给排水点位图

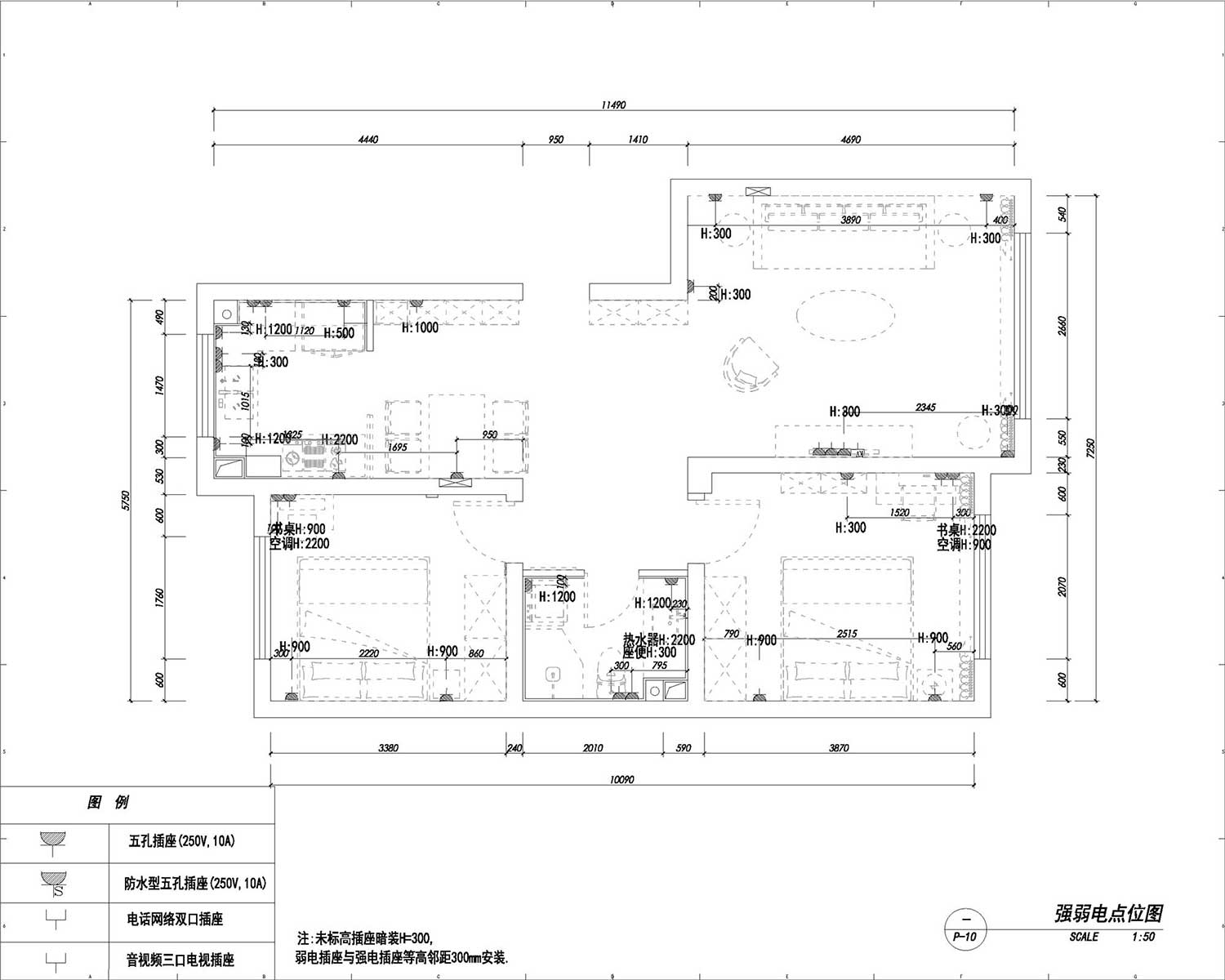

12. 强弱电点位图：将插座区分是否防水并使用相对应的标志标记在供电位置，并标注各个插座的水平位置及高度。
图-强弱电点位

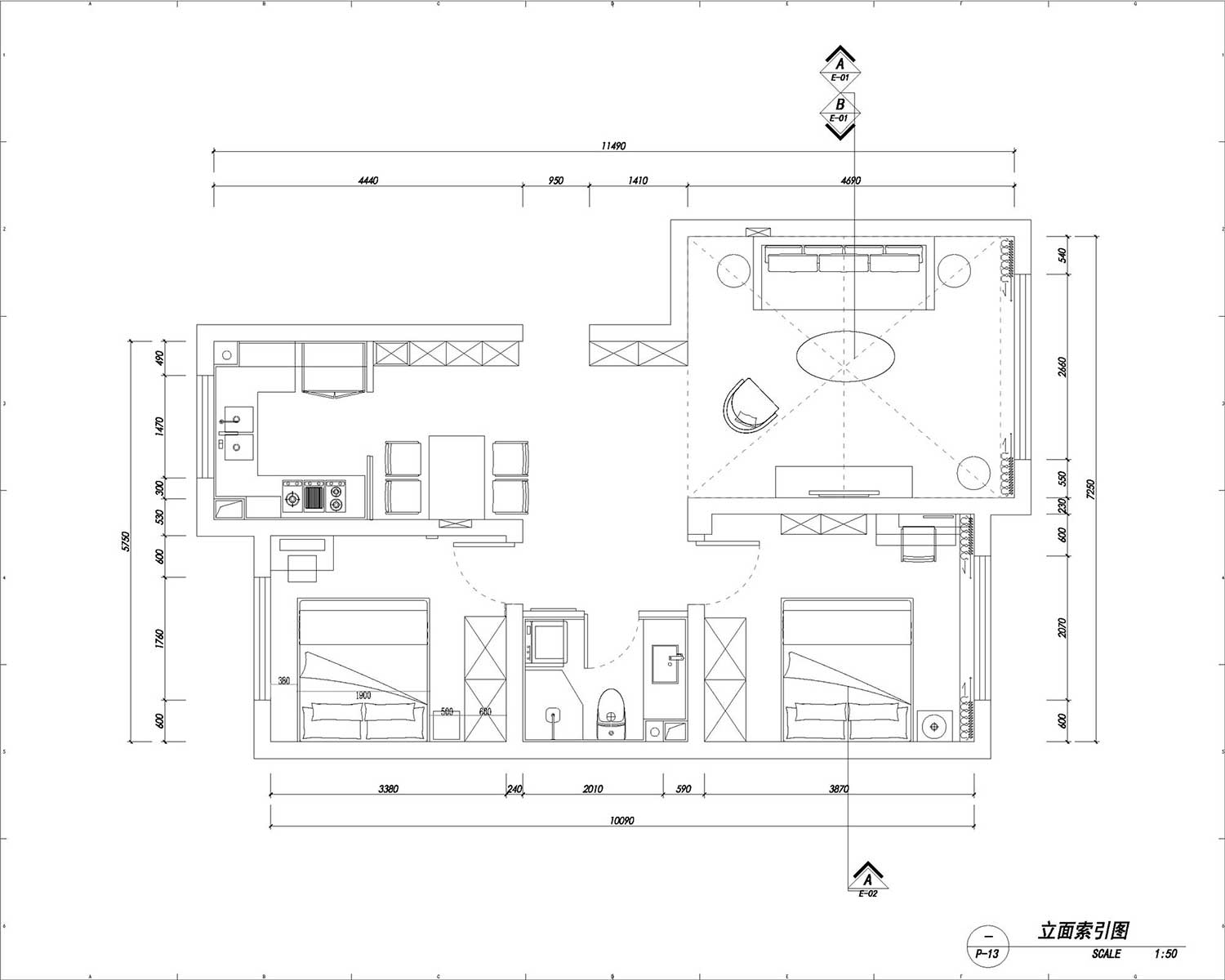

13. 立面索引图：将立面索引标志放在对应空间内，并指向相对应的立面墙体和立面图页码。
图-立面索引图

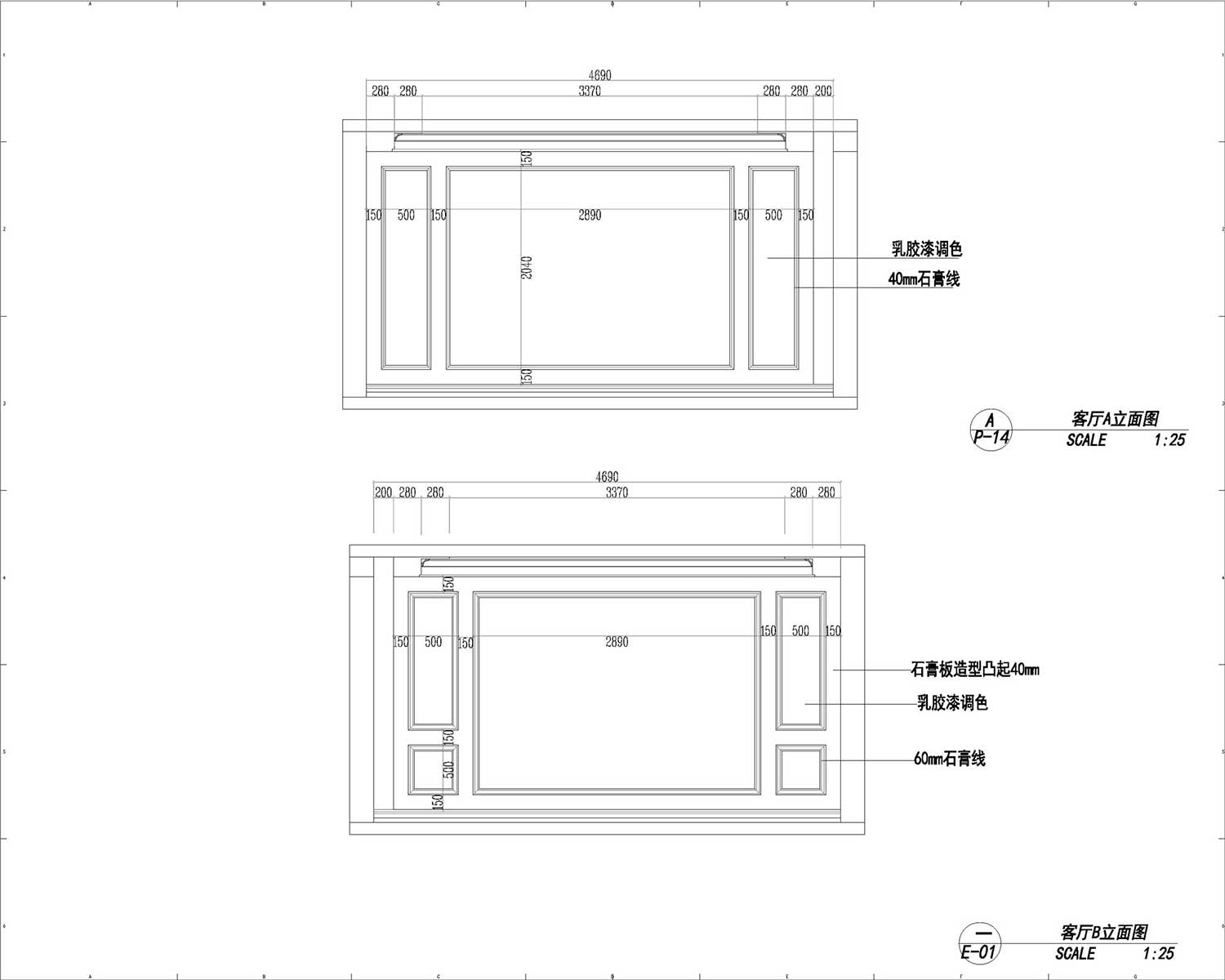

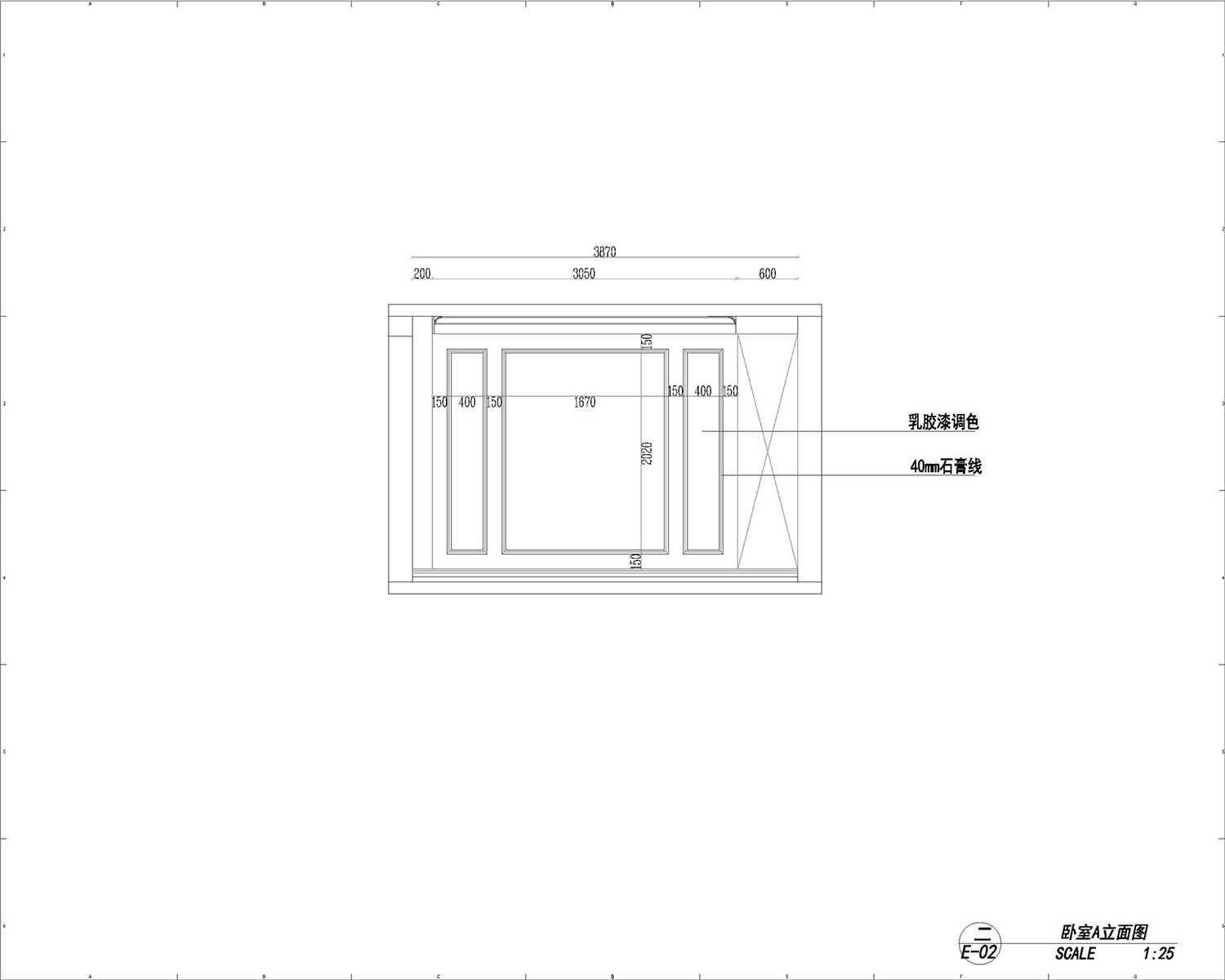

14. 立面图：根据平面布置及尺寸绘制相对应的立面图，要求尺寸须与平面图的尺寸相一致，而且需要明确的尺寸标注及材料说明。
图-立面图（一）
图-立面图（二）
四、格式要求
提交的作品格式以CAD源文件*.dwg格式为准，并提交A4手绘原始平面图。
